Questões de Engenharia Elétrica Engenheiro Eletricista - Petróleo Brasileiro (Petrobras)

  • Petróleo Brasileiro (Petrobras)

    •

    prancheta
    Q85564

    Engenharia Elétrica   » Transmissão

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletricista



    Um ramal de uma rede de distribuição de 13,8 kV e 2 km de comprimento alimenta, em sua extremidade, uma única carga trifásica equilibrada de 2,76 MVA e fator de potência de 0,8 atrasado.
    Sabendo-se que o valor da impedância específica do ramal é 1,2 + j0,7 Ω/km , a queda percentual de tensão no ramal será






    resolva Q85564    |     Comente a Questão (coloque o Nº "Q85564")    |   » Apostila de Engenharia Elétrica 2025





    prancheta
    Q85565

    Engenharia Elétrica   » Instalações Elétricas em Engenharia Elétrica , Projeto e Orçamentação

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletricista



    Considere um consumidor atendido por uma rede de 13,8 kV, a três fios, protegida por um disjuntor de média tensão. O disjuntor é comandado por um relé secundário de sobrecorrente, composto por unidades temporizadas e instantâneas, tanto de fase quanto de neutro.
    É função das unidades de sobrecorrente de neutro






    resolva Q85565    |     Comente a Questão (coloque o Nº "Q85565")    |   » Apostila de Engenharia Elétrica 2025





    prancheta
    Q85566

    Engenharia Elétrica   » Máquinas Elétricas , Transformador de Corrente

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletricista



    Deseja-se dimensionar um conjunto de transformadores de corrente, como parte de um sistema de proteção de média tensão, composto de disjuntor de média tensão e um relé secundário de sobrecorrente. Sabe-se que a máxima corrente de carga do sistema é de 35 A e que a maior corrente de curto-circuito simétrica do sistema é 1300 A.
    Os transformadores de corrente devem ter uma relação de transformação de, no mínimo,






    resolva Q85566    |     Comente a Questão (coloque o Nº "Q85566")    |   » Apostila de Engenharia Elétrica 2025





    prancheta
    Q85567

    Engenharia Elétrica   » Instalações Elétricas em Engenharia Elétrica , Aterramentos

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletricista

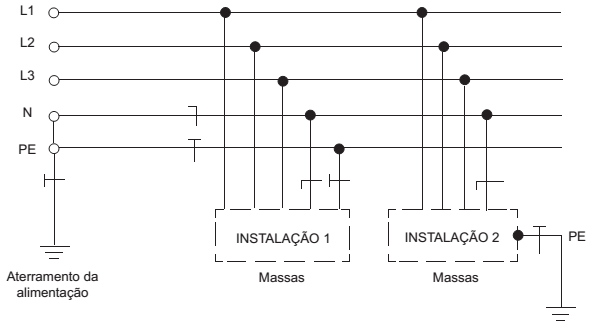

    Considere os esquemas de aterramento das instalações 1 e 2, mostrados na Figura a seguir, adaptada da Norma da ABNT NBR 5410:2004.
      questões de concursos Petróleo Brasileiro (Petrobras) 2018
    Os esquemas das instalações 1 e 2 são denominados, respectivamente,






    resolva Q85567    |     Comente a Questão (coloque o Nº "Q85567")    |   » Apostila de Engenharia Elétrica 2025





    prancheta
    Q85568

    Engenharia Elétrica   » Transmissão

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletricista



    Uma linha de transmissão média, com frequência de 60 Hz, é modelada pelos parâmetros de quadripolo A, B, C e D.
    Sabendo-se que B = 10 + j49º Ω, que a resistência da linha vale 0,1 Ω /km e que a indutância vale 1,3 mH/km, o valor aproximado, em quilômetros, do comprimento dessa linha é de






    resolva Q85568    |     Comente a Questão (coloque o Nº "Q85568")    |   » Apostila de Engenharia Elétrica 2025





    Veja mais Questões de Engenharia Elétrica da Prova
