    Q85574

    Engenharia Elétrica   » Circuitos Elétricos na Engenharia Elétrica , Circuitos CC

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletricista

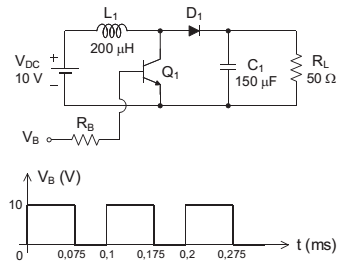

    Na Figura abaixo está representado o circuito de um conversor boost, juntamente com a forma de onda da tensão de controle VB que aciona o transistor de chaveamento Q1 e mantém o conversor operando no modo de condução contínuo.
      questões de concursos Petróleo Brasileiro (Petrobras) 2018
    Considerando-se que as quedas de tensão no diodo D1 e no transistor Q1 são desprezíveis quando esses dispositivos estão em condução, qual é, em ampères, a corrente elétrica média que circula pelo diodo D1 ?






    resolva Q85574    |     Comente a Questão (coloque o Nº "Q85574")    |   » Apostila de Engenharia Elétrica 2025





    prancheta
    Q85575

    Engenharia Elétrica   » Circuitos Elétricos na Engenharia Elétrica , Circuitos CC

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletricista

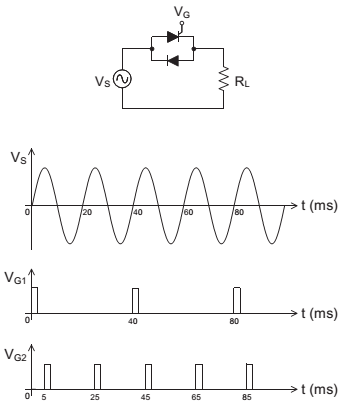

    O circuito da Figura abaixo tem como objetivo controlar a potência elétrica entregue pela fonte de tensão VS para a resistência de carga RL . Nesse circuito, a fonte VS entrega uma tensão alternada senoidal com frequência de 50 Hz, conforme a forma de onda mostrada no gráfico a seguir.
    questões de concursos Petróleo Brasileiro (Petrobras) 2018
    Considerando-se desprezíveis as quedas de tensão no SCR e no diodo quando estes estão em condução, a potência média dissipada no resistor RL é igual a 24 W quando a tensão de controle VG apresenta a forma de onda VG1 exibida no gráfico acima.
    Consequentemente, qual será a potência, em watts, dissipada no resistor RL , se esse mesmo circuito for acionado pelo sinal de controle VG = VG2 mostrado no gráfico acima?






    resolva Q85575    |     Comente a Questão (coloque o Nº "Q85575")    |   » Apostila de Engenharia Elétrica 2025
