Questões de Engenharia Eletrônica Engenheiro Eletricista - Petróleo Brasileiro (Petrobras)

  • Petróleo Brasileiro S.A. - Petrobras (BR)

    •

    prancheta
    Q85540

    Engenharia Eletrônica   » Filtros , Amp Op

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro S.A. - Petrobras (BR)   Nível Superior   Prova: Engenheiro Eletricista

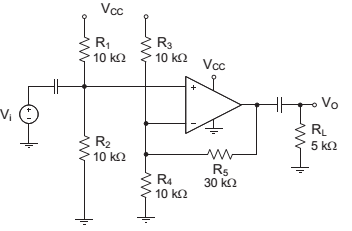

    O amplificador representado na Figura a seguir está polarizado com uma fonte de alimentação simples VCC = 15 V e emprega um amplificador operacional com impedância de saída zero e com impedância de entrada e ganho muito altos.
      questões de concursos Petróleo Brasileiro S.A. - Petrobras (BR) 2018
    Nesse circuito, o ganho de sinal Vo /Vi na banda passante da sua resposta em frequência será de







    resolva Q85540    |     Comente a Questão (coloque o Nº "Q85540")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85541

    Engenharia Eletrônica   » Eletrônica Analógica na Engenharia Eletrônica , Diodo na Engenharia Eletrônica

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro S.A. - Petrobras (BR)   Nível Superior   Prova: Engenheiro Eletricista



    Na Figura a seguir é apresentado o circuito de um regulador de tensão que emprega um diodo zener Z1 com tensão de ruptura igual a 6,0 V.
    questões de concursos Petróleo Brasileiro S.A. - Petrobras (BR) 2018
    Considerando-se a curva característica de corrente x tensão do diodo zener Z1 apresentada no gráfico acima, conclui-se que a relação entre a corrente reversa iZ no diodo zener e a tensão não regulada VA é expressa graficamente por:






    resolva Q85541    |     Comente a Questão (coloque o Nº "Q85541")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85542

    Engenharia Eletrônica   » Automação Industrial , PLC

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro S.A. - Petrobras (BR)   Nível Superior   Prova: Engenheiro Eletricista

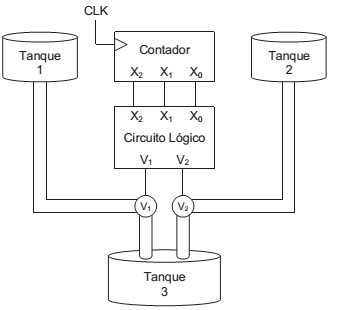

    Em uma indústria química, o aparato ilustrado na Figura abaixo é utilizado para automatizar a mistura de dois reagentes. Nos Tanques 1 e 2 estão armazenados os reagentes que deverão ser misturados no Tanque 3. O sistema que controla a quantidade de cada reagente a ser despejada no Tanque 3 é formado por um circuito lógico digital combinacional e um contador binário de três bits, em que o bit X0 é o menos significativo, e o X2 é o mais significativo. Esse controlador é o responsável por comandar a abertura e o fechamento das válvulas V1 e V2 .
    questões de concursos Petróleo Brasileiro S.A. - Petrobras (BR) 2018
    A base de tempo do contador binário é definida através do sinal de relógio CLK, ilustrado no gráfico abaixo. Além disso, o contador inicia a sua operação em t = 0 s no estado X2 X1 X0 = 000.
    questões de concursos Petróleo Brasileiro S.A. - Petrobras (BR) 2018
    Para ajustar a quantidade desejada de cada reagente a ser despejada no Tanque 3, as válvulas V1 e V2 devem ser acionadas, conforme mostrado nos gráficos a seguir, onde o estado 1 (nível lógico alto) mantém a válvula aberta, e o estado 0 (nível lógico baixo) mantém a válvula fechada.
    questões de concursos Petróleo Brasileiro S.A. - Petrobras (BR) 2018
    questões de concursos Petróleo Brasileiro S.A. - Petrobras (BR) 2018

    Dessa forma, quais são as funções lógicas booleanas que o circuito lógico deve realizar para controlar o acionamento das válvulas V1 e V2 conforme a especificação do projeto?






    resolva Q85542    |     Comente a Questão (coloque o Nº "Q85542")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85543

    Engenharia Eletrônica   » Sistemas de Controle , Função de Transferência

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro S.A. - Petrobras (BR)   Nível Superior   Prova: Engenheiro Eletricista



    A função de transferência de um circuito é dada por H(s) = \frac{2}{4s + 1}
    A resposta, no domínio do tempo, desse circuito ao degrau unitário u(t) é






    resolva Q85543    |     Comente a Questão (coloque o Nº "Q85543")    |   » Apostila de Engenharia Eletrônica 2025





    Veja mais Questões de Engenharia Eletrônica da Prova
