Questões de Engenharia Eletrônica Engenheiro Eletrônico - Petróleo Brasileiro (Petrobras)

  • Petróleo Brasileiro (Petrobras)

    •

    prancheta
    Q85595

    Engenharia Eletrônica   » Sistemas de Controle , Diagrama de Blocos

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico

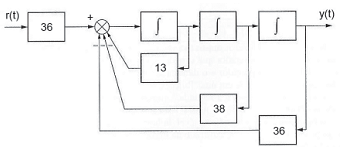

    Um engenheiro de equipamentos está trabalhando em uma planta que pode ser representada pelo diagrama de blocos abaixo, em que r(t) e y(t) são a entrada e saída dessa planta, respectivamente.
    questões de concursos Petróleo Brasileiro (Petrobras) 2018
    Após análise do diagrama, conclui-se que a função de transferência do sistema é representada por






    resolva Q85595    |     Comente a Questão (coloque o Nº "Q85595")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85596

    Engenharia Eletrônica   » Sistemas de Controle , Diagrama de Bode

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico

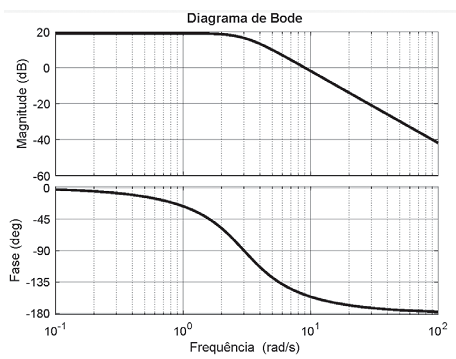

    Para analisar o comportamento de um sistema representado pela função de transferência H(s) = \frac{81}{S^2 + 4S + 9}  um engenheiro está interessado em determinar as margens de ganho e fase do sistema, utilizando os diagramas de Bode ilustrados na Figura abaixo.
    questões de concursos Petróleo Brasileiro (Petrobras) 2018
    Qual a margem de fase aproximada desse sistema, em graus?






    resolva Q85596    |     Comente a Questão (coloque o Nº "Q85596")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85597

    Engenharia Eletrônica   » Sistemas de Controle , Função de Transferência

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico



    Um engenheiro deseja alocar os polos do sistema, representado pelas equações de estado abaixo, para as posições -1, -3 e -6.
    questões de concursos Petróleo Brasileiro (Petrobras) 2018
    Levando-se em conta a função de transferência equivalente do sistema, qual o controlador K de realimentação de estados que esse engenheiro deve projetar?






    resolva Q85597    |     Comente a Questão (coloque o Nº "Q85597")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85598

    Engenharia Eletrônica   » Filtros , Amp Op

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico



    questões de concursos Petróleo Brasileiro (Petrobras) 2018

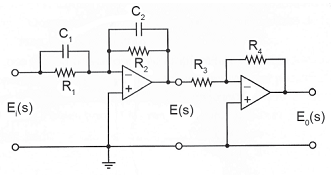

    Um engenheiro de equipamentos precisa projetar um circuito eletrônico para atuar como um compensador em um sistema de controle. Sabe-se que o engenheiro tomou como base para seu projeto o circuito ilustrado na Figura acima, fazendo R1 C1 < R2 C2 .
    Qual o tipo de compensador que foi projetado por esse engenheiro de equipamentos?






    resolva Q85598    |     Comente a Questão (coloque o Nº "Q85598")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85599

    Engenharia Eletrônica   » Sistemas de Controle , Função de Transferência

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico



    A partir de um sistema definido pelas seguintes equações no espaço de estados:
    questões de concursos Petróleo Brasileiro (Petrobras) 2018
    Conclui-se que a função de transferência equivalente do sistema é






    resolva Q85599    |     Comente a Questão (coloque o Nº "Q85599")    |   » Apostila de Engenharia Eletrônica 2025
