Questões de Engenharia Eletrônica Engenheiro Eletrônico - Petróleo Brasileiro (Petrobras)

  • Petróleo Brasileiro (Petrobras)

    •

    prancheta
    Q85600

    Engenharia Eletrônica   » Engenharia de Áudio e Telecomunicações

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico



    O decibel é utilizado para indicar uma medida da potência de um sinal em relação a outra medida de potência de referência. Assim, dadas duas potências, P1 e P2 , o valor de P2 pode ser medido (em decibéis) em relação a P1 aplicando-se a fórmula P2(dB) = 10log10(P2 /P1 ). Por exemplo, se P2 é a metade de P1 , então P2 (db) = – 3 db (tendo P1 como referência), pois log10(0,5) ≈ – 0,3. Em um determinado enlace de rádio, a antena de transmissão impõe ao sinal, no momento da transmissão, um ganho de 44 dB. Durante a propagação do sinal, esse ganho sofre uma atenuação de 99 dB. A antena receptora, por sua vez, proporciona um novo ganho de 48 dB sobre o sinal recebido.
    Sabendo-se que a potência de entrada da antena de transmissão (antes do ganho imposto por ela) é de 700 W, a potência do sinal recebido após todo o caminho percorrido, incluindo o ganho da antena de recepção, em W, é de






    resolva Q85600    |     Comente a Questão (coloque o Nº "Q85600")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85601

    Engenharia Eletrônica   » Engenharia de Áudio e Telecomunicações

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico



    Considere que duas antenas isotrópicas ideais estão afastadas por uma distância de 5m. Sabe-se que a perda teórica no espaço livre de uma antena desse tipo pode ser modelada por
      questões de concursos Petróleo Brasileiro (Petrobras) 2018
    onde L é a perda, Ptransmitida e Precebida são, respectivamente, a potência da antena de transmissão e a potência da antena de recepção, f é a frequência (em Hertz) da portadora utilizada, d é a distância (em metros) entre as antenas, e c é a velocidade da luz (3x108 m/s).
    Sabe-se que
    • log 4π = 1,1
    • log 2 = 0,3
    Sabendo-se que a potência mínima para a recepção adequada é de 4 dBW, qual deverá ser a potência mínima de transmissão, em Watts, considerando-se que ambas as antenas têm ganho igual a 1, e que a comunicação será realizada na frequência de 300 MHz?






    resolva Q85601    |     Comente a Questão (coloque o Nº "Q85601")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85602

    Engenharia Eletrônica   » Engenharia de Áudio e Telecomunicações

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico



    A partir da análise de um sinal analógico, um engenheiro determinou que, para a qualidade da aplicação que ele deseja construir, a banda desse sinal não necessita de componentes acima da frequência de 6.500 Hz. A aplicação necessita, mantendo essa qualidade, gerar, em tempo real, um sinal digital que represente o sinal original usando um PCM com 512 níveis de quantização igualmente espaçados. Dessa forma, ele montou um aparato capaz de filtrar o sinal na faixa adequada, seguido de um processo de amostragem e quantização.
    A taxa do sinal digital gerado nesse processo, em bps, será de






    resolva Q85602    |     Comente a Questão (coloque o Nº "Q85602")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85603

    Engenharia Eletrônica   » Eletrônica Digital na Engenharia Eletrônica , Flip-flops

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico



    O flip-flop é um circuito digital pulsado capaz de servir como memória de um bit. Sua utilização principal é na construção de unidades de armazenamento de dados em dispositivos eletrônicos. A Figura a seguir apresenta um flip-flop tipo J-K e sua estrutura lógica. Ele possui dois sinais de entrada J e K, além de uma entrada pulsante, o clock (CLK).
      questões de concursos Petróleo Brasileiro (Petrobras) 2018
    Sobre o flip-flop tipo J-K, considere as afirmativas a seguir:
    I - Quando houver variação do clock, o valor guardado no flip-flop será mantido se J e K forem ambos iguais a 0.
    II - Quando houver variação no clock, se os valores de J e K forem diferentes, a saída será 0 se K = 1.
    III - Quando houver variação no clock, se os valores de J e K forem diferentes, o valor guardado no flip-flop será mantido se J = 0.
    É(São) correta(s) APENAS a(s) afirmativa(s):






    resolva Q85603    |     Comente a Questão (coloque o Nº "Q85603")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85604

    Engenharia Eletrônica   » Eletrônica Digital na Engenharia Eletrônica , Contadores em Engenharia Eletrônica

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico

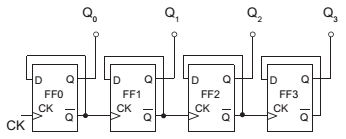

    Contadores são circuitos digitais amplamente utilizados para manipulação de dados e são construídos a partir da ligação de flip-flops em cascata. A Figura a seguir mostra um exemplo de contador.
      questões de concursos Petróleo Brasileiro (Petrobras) 2018
    Em relação a contadores digitais, considere as afirmativas a seguir:
    I - O contador assíncrono tem um sinal de clock único externo aplicado a todos os estágios ao mesmo tempo.
    II - O valor máximo de contagens que um contador que utiliza 4 flip-flops pode atingir é 32.
    III - É possível fazer a contagem de valores que não sejam potências de 2 combinando contadores comuns com portas lógicas conhecidas.
    É(São) correta(s) APENAS a(s) afirmativa(s):






    resolva Q85604    |     Comente a Questão (coloque o Nº "Q85604")    |   » Apostila de Engenharia Eletrônica 2025





    Veja mais Questões de Engenharia Eletrônica da Prova
