Questões de Engenharia Eletrônica Engenheiro Eletrônico - Petróleo Brasileiro (Petrobras)

  • Petróleo Brasileiro (Petrobras)

    •

    prancheta
    Q85605

    Engenharia Eletrônica   » Eletrônica Digital na Engenharia Eletrônica , Álgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico



    O mapa de Karnaugh, apresentado na Figura a seguir, mostra o comportamento de um circuito digital com entradas A, B, C, D e saída W.
      questões de concursos Petróleo Brasileiro (Petrobras) 2018
    A expressão booleana que está representada através do mapa de Karnaugh é






    resolva Q85605    |     Comente a Questão (coloque o Nº "Q85605")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85606

    Engenharia Eletrônica   » Eletrônica Analógica na Engenharia Eletrônica , Diodo na Engenharia Eletrônica

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico



    questões de concursos Petróleo Brasileiro (Petrobras) 2018
    No circuito acima, os valores referentes à tensão de saída Vout para VA = +5V e VA = 0V, serão, respectivamente:






    resolva Q85606    |     Comente a Questão (coloque o Nº "Q85606")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85607

    Engenharia Eletrônica   » Filtros , Amp Op

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico



    O circuito a seguir apresenta um amplificador operacional real em uma configuração inversora. Na tentativa de minimizar o efeito da tensão de offset na saída, foi inserido um capacitor de acoplamento após a tensão de entrada.
      questões de concursos Petróleo Brasileiro (Petrobras) 2018
    Sabendo-se que R1 = 2KΩ, R2 = 4KΩ e C = 1.6μF, a tensão de saída Vout para uma tensão de entrada Vin = +2V será:






    resolva Q85607    |     Comente a Questão (coloque o Nº "Q85607")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85608

    Engenharia Eletrônica   » Eletrônica Digital na Engenharia Eletrônica , Álgebra Booleana e Circuitos Lógicos em Engenharia Eletrônica

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico

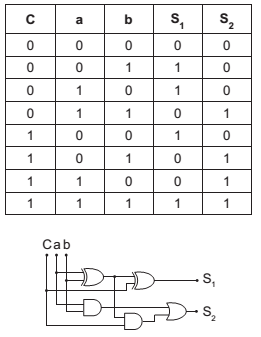

    Estão apresentados nas Figuras abaixo um circuito lógico e sua Tabela verdade.

    questões de concursos Petróleo Brasileiro (Petrobras) 2018
    Usando-se os dados exibidos nas Figuras acima, verifica- -se que as expressões booleanas das saídas S1 e S2 são, respectivamente:







    resolva Q85608    |     Comente a Questão (coloque o Nº "Q85608")    |   » Apostila de Engenharia Eletrônica 2025





    prancheta
    Q85609

    Engenharia Eletrônica   » Filtros , Amp Op

    Ano: 2018 Banca: CESGRANRIO   Órgão: Petróleo Brasileiro (Petrobras)   Nível Superior   Prova: Engenheiro Eletrônico

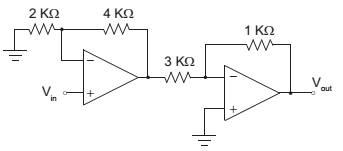

    Considere o circuito apresentado na Figura a seguir, composto por dois amplificadores operacionais ideais.
      questões de concursos Petróleo Brasileiro (Petrobras) 2018
    A tensão Vout para uma tensão de entrada Vin = +10V é:






    resolva Q85609    |     Comente a Questão (coloque o Nº "Q85609")    |   » Apostila de Engenharia Eletrônica 2025
