Questões de Engenharia Civil Engenheiro Civil - Defensoria Pública do Estado do Rio de Janeiro (DP - RJ)

  • Defensoria Pública do Estado do Rio de Janeiro (DP - RJ)

    •

    prancheta
    Q63336

    Engenharia Civil   » Estruturas, Estruturas Metálicas

    Ano: 2019 Banca: FGV - Fundação Getúlio Vargas   Órgão: Defensoria Pública do Estado do Rio de Janeiro (DP - RJ)   Nível Superior   Prova: Engenheiro Civil



    A figura a seguir ilustra uma ligação soldada de duas barras chatas, a respectiva simbologia e descrições.
    questões de concursos Defensoria Pública do Estado do Rio de Janeiro (DP - RJ) 2019
      A figura a seguir ilustra uma ligação soldada de duas barras chatas, a respectiva simbologia e descrições. Essa ligação consiste em solda:






    resolva Q63336    |     Comente a Questão (coloque o Nº "Q63336")    |   » Apostila de Engenharia Civil 2025





    prancheta
    Q63337

    Engenharia Civil   » Mecânica dos Solos, Geotecnia

    Ano: 2019 Banca: FGV - Fundação Getúlio Vargas   Órgão: Defensoria Pública do Estado do Rio de Janeiro (DP - RJ)   Nível Superior   Prova: Engenheiro Civil



    » Conteúdo Associado à Questão
    Uma amostra de solo de 0,025 m3 apresenta peso específico dos sólidos ou dos grãos (γs) igual a 22,8 kN/m3 . Sabendo-se que, após secagem em estufa, a massa do solo é 30 kg, o índice de vazios dessa amostra é:
    Considere a gravidade igual a 10 m/s2 .






    resolva Q63337    |     Comente a Questão (coloque o Nº "Q63337")    |   » Apostila de Engenharia Civil 2025





    prancheta
    Q63338

    Engenharia Civil   » Geotecnia, Barragens

    Ano: 2019 Banca: FGV - Fundação Getúlio Vargas   Órgão: Defensoria Pública do Estado do Rio de Janeiro (DP - RJ)   Nível Superior   Prova: Engenheiro Civil

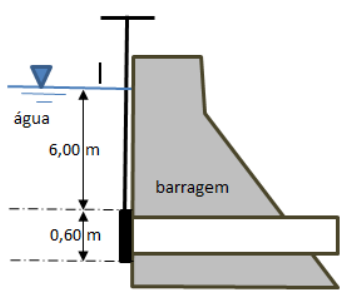

    Em uma barragem de concreto foi instalada uma comporta de ferro fundido circular com diâmetro de 0,60 m. A figura mostra o perfil da comporta vertical, denotando sua profundidade.
    questões de concursos Defensoria Pública do Estado do Rio de Janeiro (DP - RJ) 2019
      Sabendo-se que o peso específico da água é de 9,8 x 103 N/m3 , o empuxo da água sobre a comporta é de:






    resolva Q63338    |     Comente a Questão (coloque o Nº "Q63338")    |   » Apostila de Engenharia Civil 2025





    prancheta
    Q63339

    Engenharia Civil   » Hidráulica

    Ano: 2019 Banca: FGV - Fundação Getúlio Vargas   Órgão: Defensoria Pública do Estado do Rio de Janeiro (DP - RJ)   Nível Superior   Prova: Engenheiro Civil

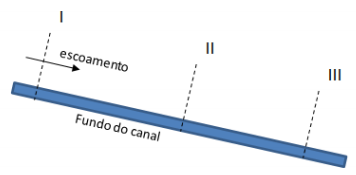

    Um canal retangular de 3 m de largura transporta uma vazão de 14 m3 /s. Na seção I, a altura da lâmina d’água uniforme é de 0,60 m e a altura crítica é de 1,30 m. Na seção II, o canal sofre uma redução pontual que produz um ressalto a montante de II e, a jusante de I. Nessa seção II, a altura da lâmina d’água crítica é de 1,75 m. O canal é suficientemente longo para que na seção III o escoamento volte a ser uniforme. A vazão, a rugosidade e a declividade de fundo são constantes ao longo do canal.
      questões de concursos Defensoria Pública do Estado do Rio de Janeiro (DP - RJ) 2019
    No que diz respeito ao número de Froude, o escoamento nas seções I e III é, respectivamente:






    resolva Q63339    |     Comente a Questão (coloque o Nº "Q63339")    |   » Apostila de Engenharia Civil 2025





    prancheta
    Q63340

    Engenharia Civil   » Hidráulica

    Ano: 2019 Banca: FGV - Fundação Getúlio Vargas   Órgão: Defensoria Pública do Estado do Rio de Janeiro (DP - RJ)   Nível Superior   Prova: Engenheiro Civil

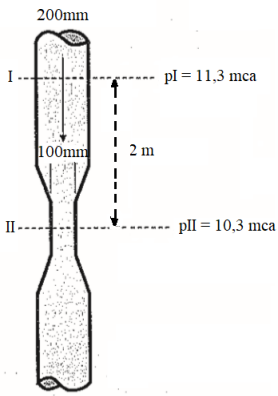

    Uma tubulação vertical de 200 mm de diâmetro apresenta, em um pequeno trecho, uma seção contraída de 100 mm no diâmetro. Nesse ponto II, a pressão é de 10,3 mca (1 atm). Em uma seção I, situada 2 m acima da seção contraída II, a pressão é de 11,3 mca.
    questões de concursos Defensoria Pública do Estado do Rio de Janeiro (DP - RJ) 2019
    Desprezando as perdas internas por atrito, a velocidade na seção I é de: Use Bernoulli e g = 10 m/s2 .






    resolva Q63340    |     Comente a Questão (coloque o Nº "Q63340")    |   » Apostila de Engenharia Civil 2025
