Questões de Desenho Industrial Desenhista Técnico Pericial - Polícia Civil do Estado de São Paulo

  • Polícia Civil do Estado de São Paulo (PC SP)

    •

    prancheta
    Q15517

    Desenho Industrial   »

    Ano: 2014 Banca: VUNESP   Órgão: Polícia Civil do Estado de São Paulo (PC SP)   Nível Médio   Prova: Desenhista Técnico-Pericial



    A questão referem-se à situação descrita a seguir.
                Na elaboração de um croqui de campo, em um terreno de formato retangular, em planta, de 15 m de frente por 25 m de fundo e desnível total de 2 m, será importante que se determine a amarração em planta de certos pontos de interesse situados na porção central com o alinhamento de frente do terreno, bem como os desníveis entre esses vários pontos de interesse. Para efetuar o levantamento de campo, a equipe dispõe de uma mangueira transparente de 1/2”, duas balizas de topografia e uma trena de 30 m. No terreno, há apenas uma construção pequena, que é provida de água e energia elétrica, que não interfere na área a levantar, e que poderá servir de ponto de referência para amarração dos pontos.
    Para realizar o levantamento das distâncias horizontais entre pontos, o procedimento usual é






    resolva Q15517    |     Comente a Questão (coloque o Nº "Q15517")    |   » Veja Apostilas Vunesp 2025





    prancheta
    Q15518

    Desenho Industrial   »

    Ano: 2014 Banca: VUNESP   Órgão: Polícia Civil do Estado de São Paulo (PC SP)   Nível Médio   Prova: Desenhista Técnico-Pericial



    Na construção de um desenho de representação isométrica de uma peça mecânica, será necessário desenhar na face de um cubo uma circunferência que tangencia as quatro arestas que delimitam essa face. Para tal, o método consiste em desenhar






    resolva Q15518    |     Comente a Questão (coloque o Nº "Q15518")    |   » Veja Apostilas Vunesp 2025





    prancheta
    Q15519

    Desenho Industrial   »

    Ano: 2014 Banca: VUNESP   Órgão: Polícia Civil do Estado de São Paulo (PC SP)   Nível Médio   Prova: Desenhista Técnico-Pericial



    O desenho esboçado a seguir representa a provável trajetória de um objeto, a partir do ponto A, até atingir uma superfície plana inclinada (plano a), definindo-se uma superfície cônica resultante da revolução de uma reta inclinada em torno de um eixo horizontal.
    questões de concursos - Polícia Militar do Estado de São Paulo (PM SP) - 2017
    A figura definida pela intersecção entre essa superfície cônica e o plano inclinado será






    resolva Q15519    |     Comente a Questão (coloque o Nº "Q15519")    |   » Veja Apostilas Vunesp 2025





    prancheta
    Q15520

    Desenho Industrial   »

    Ano: 2014 Banca: VUNESP   Órgão: Polícia Civil do Estado de São Paulo (PC SP)   Nível Médio   Prova: Desenhista Técnico-Pericial

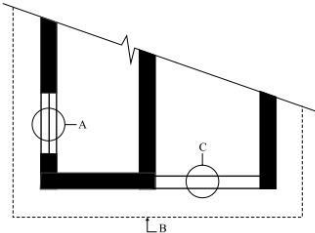

    Um desenhista recebeu o croqui de campo, apresentado na figura a seguir, no qual diferentes linhas e texturas foram utilizadas, segundo as normas de desenho técnico, para representar os elementos de uma edificação.
    questões de concursos - Polícia Militar do Estado de São Paulo (PM SP) - 2017

    As convenções de representação utilizadas em A, B e C representam, respectivamente,






    resolva Q15520    |     Comente a Questão (coloque o Nº "Q15520")    |   » Veja Apostilas Vunesp 2025





    prancheta
    Q56148

    Desenho Industrial   »

    Ano: 2014 Banca: VUNESP   Órgão: Polícia Civil do Estado de São Paulo   Nível Médio   Prova: Desenhista Técnico Policial



    Para a representação das instalações de água fria de uma edificação que está sendo levantada para fins periciais, será necessário mostrar, em um único desenho, o caminhamento vertical e horizontal das tubulações. A representação mais adequada, normalmente a mais utilizada nesses casos, em projetos de hidráulica, será uma






    resolva Q56148    |     Comente a Questão (coloque o Nº "Q56148")    |   » Veja Apostilas Vunesp 2025





    Veja mais Questões de Desenho Industrial da Prova
