    Q47892

    Engenharia Elétrica   » Análise de Curto-circuitos, Análise de SEP

    Ano: 2018 Banca: FGV - Fundação Getúlio Vargas   Órgão: Tribunal de Justiça do Estado de Santa Catarina (TJ SC)   Nível Superior   Prova: Engenheiro Eletricista

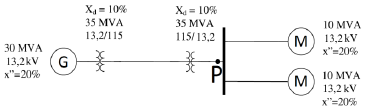

    A figura abaixo apresenta um diagrama unifilar de um sistema elétrico.
     questões de concursos Tribunal de Justiça do Estado de Santa Catarina (TJ SC) 2018
    No ponto P ocorre um curto-circuito entre duas fases com uma tensão de pré-falta de 0,8 p.u..
    Considerando como bases a potência e a tensão do gerador no setor em que se encontra, a corrente de curto circuito, em p.u., é:






    resolva Q47892    |     Comente a Questão (coloque o Nº "Q47892")    |   » Apostila de Engenharia Elétrica 2025





    prancheta
    Q47893

    Engenharia Elétrica   » Análise de Curto-circuitos, Análise de SEP

    Ano: 2018 Banca: FGV - Fundação Getúlio Vargas   Órgão: Tribunal de Justiça do Estado de Santa Catarina (TJ SC)   Nível Superior   Prova: Engenheiro Eletricista



    A corrente de curto-circuito em um setor de um sistema elétrico é igual a 8 p.u.. As bases nesse setor são 50 MVA e 100 kV.
    A corrente de curto-circuito, em ampères, é:






    resolva Q47893    |     Comente a Questão (coloque o Nº "Q47893")    |   » Apostila de Engenharia Elétrica 2025





    prancheta
    Q47894

    Engenharia Elétrica   » Partida de Motores, Acionamentos e Controles Elétricos

    Ano: 2018 Banca: FGV - Fundação Getúlio Vargas   Órgão: Tribunal de Justiça do Estado de Santa Catarina (TJ SC)   Nível Superior   Prova: Engenheiro Eletricista

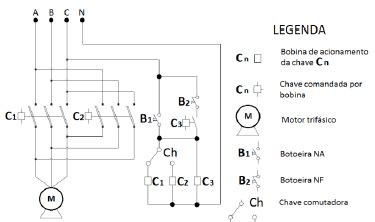

    A figura abaixo apresenta o esquema simplificado de um circuito de comando de motor.
     questões de concursos Tribunal de Justiça do Estado de Santa Catarina (TJ SC) 2018
    Sobre esse circuito, considere as afirmativas a seguir:
    I. O circuito apresentado é um inversor de rotação de motor.
    II. A chave C3 é seladora da alimentação do motor.
    III. A chave B1 tem a função de parar o motor.
    Está correto somente o que se afirma em:






    resolva Q47894    |     Comente a Questão (coloque o Nº "Q47894")    |   » Apostila de Engenharia Elétrica 2025
